柯尼卡美能达CS-3000系列分光辐射亮度计原厂配件与选件配置指南，涵盖标配配件、ND滤镜、近摄镜头、照度转接器、白色校准板等可选配件的作用、适用场景与兼容性说明，助您合理选购配件。

一、配件配置的重要性

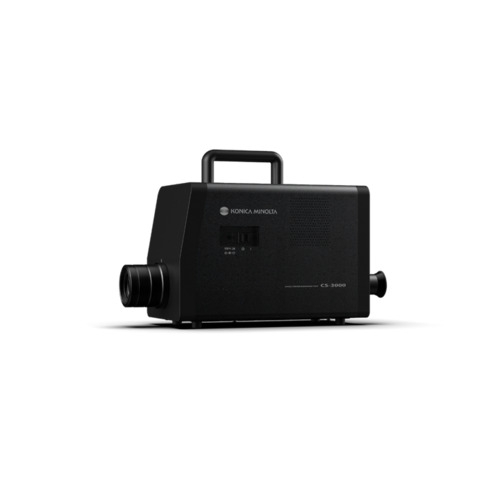

柯尼卡美能达CS-3000系列分光辐射亮度计（含CS-3000HDR、CS-3000、CS-2000Plus三款机型）是面向显示面板、光源、汽车内饰等领域的高精度分光测量设备。仪器本体已具备从超低亮度到高亮度的宽动态范围测量能力，但在实际工作中，不同的测量对象和应用场景往往需要搭配对应的配件才能完成精准测量。

合理配置配件的意义体现在三个方面：第一，扩展测量能力，例如通过照度转接器将亮度测量延伸为照度测量，通过近摄镜头实现微小目标的测量；第二，保障测量精度，ND滤镜、近摄镜头等光学配件均附带独立的校准数据，需在软件中正确设置后才能获得经过透过率补正的测量结果；第三，提升使用便利性与设备安全性，三脚架、云台、保管箱等辅助配件让现场测量和设备搬运更加稳妥。

本指南基于柯尼卡美能达原厂配件目录编写，逐一说明CS-3000系列各配件的功能、适用场景与搭配原则，帮助用户根据自身需求选购合适的配件组合。

二、标准标配配件清单与作用说明

CS-3000系列分光辐射亮度计出厂时附带以下标准配件，用户开箱即可进行基础测量工作：

标配配件使用要点：

AC适配器为室内专用设计，请勿在室外环境使用；仪器及适配器均为EMCClassB设备。

USB缆线是与电脑通讯的主要方式，使用CS-S30软件控制仪器时建议使用USB连接。

对焦固定螺丝在需要调整焦距时应先松开，调整完毕后再用手拧紧；切勿使用工具过度拧紧，以免损坏螺丝。运输或放入保管箱时，应将螺丝调整至不触碰包装材料的位置或取下。

CS-S30软件为标配软件，用户可通过柯尼卡美能达官方网站免费下载，支持Windows和macOS系统。

三、可选配件与选件介绍

CS-3000系列提供丰富的可选配件，按功能可分为光学测量类、校准类、安装支撑类和通讯连接类四大类别。

3.1光学测量类配件

（1）ND滤镜（减光滤镜）

ND滤镜安装在物镜前端使用，用于扩展高亮度测量范围。两款滤镜均附带独立的校准数据（透过率补正系数），安装后需在CS-S30软件中选择对应的滤镜类型，仪器才能自动进行透过率补正。用户也可选购ND滤镜用校准证书，满足计量溯源需求。

以CS-3000设置为1°测量角为例，安装CS-A40后测量范围可扩展至0.005~50,000cd/m²。仪器本身已内置ND滤镜，可根据目标亮度自动切换；当内置ND滤镜仍不足以覆盖目标亮度时，才需要加装外部ND滤镜。

（2）目镜ND滤镜

目镜ND滤镜安装在取景器前端，仅用于保护操作者眼睛，不参与测量光路，不影响测量结果。测量高亮度目标时务必安装。CS-3000HDR用户建议选用CS-A39高亮度专用型。

（3）近摄镜头

近摄镜头CS-A42附带校准数据，安装在物镜前端使用，用于小目标的近距离测量。安装后需在软件中设置近摄镜头类型以进行透过率补正。近摄镜头不可与ND滤镜或照度转接器同时使用。

（4）照度转接器

照度转接器CS-A43安装在物镜前端，与仪器成套校准后提供。安装并在软件中选择照度转接器后，可以光谱波长宽度5nm以下、相当于JISC1609-1:2006一般型AA级照度计的精度进行分光辐射照度测量。使用时需将调焦环焦距设为无限远（∞）。照度转接器不可与近摄镜头或ND滤镜同时使用。

（5）CCD摄像头安装适配器

CS-A36适配器旋接在取景器单元上，用于连接C接口（Cmount）工业相机（相机需用户自行采购）。适用于需要对测量区域进行拍照记录或远程观察的场景。

3.2校准类配件

白色校准板

白色校准板CS-A5用于物体颜色测量时的校准基准。三种类型的区别在于是否附带校准数据和校准证书，用户可根据测量精度要求和计量管理需要选择。

3.3安装支撑类配件

安装注意事项：仪器底部三脚架螺孔为3/8英寸规格（深度10.5mm），不支持1/4英寸螺丝；另有M5ISO螺孔（深度6.5mm）用于安装到定制夹具。使用时需确认三脚架或夹具的螺丝规格匹配。

3.4通讯连接类配件

仪器同时配备USB和RS-232C两种通讯接口。USB连接使用标配的CS-A32缆线即可；当需要长距离连接或接入自动化系统的RS-232C接口时，可选购IF-A37或IF-A38。RS-232C接口还支持向外部设备供电（DC6V），可配合RS-232CBluetooth转换接头实现无线连接。

四、不同应用场景的配件搭配方案

根据CS-3000系列常见的应用领域，以下提供典型的配件搭配建议：

场景一：显示面板研发与品质检测（实验室常规使用）

必配：仪器本体+标配配件（AC适配器、USB缆线、CS-S30软件）

建议选配：三脚架CS-A3+云台CS-A4（稳定支撑，长时间测量）

按需选配：近摄镜头CS-A42（测量小尺寸像素区域）、目镜ND滤镜CS-A1（高亮度面板测量时保护眼睛）

场景二：高亮度光源与投影测量

必配：仪器本体+标配配件

建议选配：ND滤镜CS-A40（1/10）和/或CS-A41（1/100）（扩展高亮度测量范围）

建议选配：目镜ND滤镜（CS-3000HDR用户选CS-A39，其他机型选CS-A1）

按需选配：ND滤镜用校准证书（满足计量溯源要求）

场景三：照度与环境光测量

必配：仪器本体+标配配件+照度转接器CS-A43

说明：安装CS-A43后仪器可作为高精度分光辐射照度计使用，适用于照明环境评估、光源照度测试等场景。使用时焦距设为无限远。

场景四：微小目标与小尺寸显示测量

必配：仪器本体+标配配件+近摄镜头CS-A42

建议选配：三脚架CS-A3+云台CS-A4（近距离测量需稳定支撑）

说明：近摄镜头用于测量微小直径的目标，如MicroLED像素、小型指示灯等。安装后需在软件中设置对应镜头类型。

场景五：物体颜色与反射率测量

必配：仪器本体+标配配件+白色校准板CS-A5

选型建议：常规测量选"有数据"型；需要计量证书的选"带数据与校准证书"型；预算有限可选"无数据"型自行标定。

场景六：自动化产线与远程集成

必配：仪器本体+标配配件

建议选配：RS-232C缆线IF-A37（5m）或IF-A38（10m）（长距离通讯接入PLC或工控机）

按需选配：CCD摄像头适配器CS-A36（远程监控测量区域）

说明：自动化场景下建议使用RS-232C接口进行稳定通讯，USB缆线标配2米可能不足以覆盖产线距离。

场景七：设备搬运与多地点测量

必配：仪器本体+标配配件

建议选配：保管箱CS-A30（收纳仪器和配件，方便在实验室内部或近距离搬运）

注意：CS-A30为保管箱，不可用作长途运输包装箱；长途运输应使用原厂出厂包装箱或专业运输箱。

五、配件选购注意事项与兼容性说明

5.1光学配件互斥规则（重要）

CS-3000系列的物镜前端光学配件——ND滤镜（CS-A40/CS-A41）、近摄镜头（CS-A42）、照度转接器（CS-A43）三者只能同时安装其中任意一个，不可组合使用。

具体互斥关系如下：

近摄镜头不可与ND滤镜同时使用

近摄镜头不可与照度转接器同时使用

ND滤镜不可与照度转接器同时使用

原因在于三者均安装在同一物镜滤镜螺口（直径Φ52mm）上，且各自的光路校正系数不同，叠加使用会导致测量结果失真。用户在选购时应根据主要测量需求选择对应的光学配件，如有多种测量需求可分别采购、按需更换。

5.2配件校准系数设置

安装ND滤镜、近摄镜头或照度转接器后，必须在CS-S30软件中选择对应的配件类型，仪器才能使用该配件附带的校准系数进行透过率补正。如果设置了错误的配件类型或未设置，将无法获得正确的测量结果。

配件类型设置后，即使关闭仪器电源也会被记忆。拆下配件后，应将配件设置改回"OFF"。

5.3机型适配说明

CS-3000系列三款机型（CS-3000HDR、CS-3000、CS-2000Plus）的配件接口完全兼容，所有可选配件均可通用于三款机型。唯一需要注意的是：

目镜ND滤镜：CS-3000HDR的高亮度测量范围是CS-3000/CS-2000Plus的20倍，建议CS-3000HDR用户选用高亮度专用的CS-A39，CS-3000和CS-2000Plus用户可选用CS-A1。

校准证书：CS-3000HDR和CS-3000随附3点校准证书，CS-2000Plus随附2点校准证书。

5.4三脚架安装规格

三脚架螺孔：3/8英寸，深度10.5mm（不支持1/4英寸螺丝）

夹具安装螺孔：M5ISO螺纹，深度6.5mm

滤镜螺口直径：Φ52mm

选购第三方三脚架或夹具时需确认螺丝规格匹配，避免强行安装损坏螺孔。

5.5配件保养与存放

所有光学配件（ND滤镜、近摄镜头、照度转接器、白色校准板）的表面应保持清洁，灰尘、指纹或擦拭残留会影响测量精度。

清洁时使用柔软的干布或镜头清洁纸轻轻擦拭，切勿使用汽油、稀释剂等有机溶剂。

长期不使用时，应将配件放入保管箱或干燥环境中保存，避免高温高湿。

仪器保管温湿度范围：0~35℃，相对湿度80%以下（30℃时），不结露。

六、配件配置速查表

表1：CS-3000系列配件总览速查表

表2：按测量需求快速选型表

七、配件常见疑问解答

Q1：CS-3000系列的配件可以和CS-2000系列通用吗？

CS-3000系列在设计上保持了与传统CS-2000系列的数据兼容性，配件接口规格（滤镜螺口Φ52mm、三脚架3/8英寸等）一致。但建议优先选用为CS-3000系列列明的配件型号，以确保校准数据和软件设置的完全匹配。

Q2：ND滤镜和仪器内置的ND滤镜有什么区别？需要同时使用吗？

仪器内部已内置ND滤镜，可根据目标亮度自动切换（AUTO模式）或手动设置。外部ND滤镜（CS-A40/CS-A41）用于测量超出内置ND滤镜能力范围的更高亮度目标。安装外部ND滤镜后，仪器会同时考虑内置和外部ND滤镜的总减光量，用户只需在软件中选择外部滤镜类型即可，无需手动关闭内置ND滤镜。

Q3：购买ND滤镜时需要同时买校准证书吗？

ND滤镜本身已附带校准数据（透过率补正系数），可直接使用。校准证书是额外的计量溯源文件，适用于企业质量管理体系要求、实验室认证（如CNAS）或需要向客户提供测量数据溯源证明的场景。普通研发使用可不购买校准证书。

Q4：近摄镜头CS-A42能测量多小的目标？

近摄镜头的最小测量直径取决于仪器型号和测量角度设置。CS-3000HDR和CS-3000支持1°/0.2°/0.1°电动测量角切换，配合近摄镜头可实现更小直径的测量。具体最小测量直径请参考对应机型的规格书或咨询销售技术人员。

Q5：白色校准板的三种类型怎么选？

无数据型：价格较低，用户需自行使用其他标准光源标定后使用，适合有自校准能力的实验室。

有数据型：附带原厂校准数据，可直接输入软件使用，适合大多数常规测量场景。

带数据与校准证书型：在有数据型基础上增加校准证书，满足计量溯源和质量管理体系要求，适合认证实验室和品质检测部门。

Q6：保管箱CS-A30可以带上飞机或用于快递运输吗？

CS-A30是保管箱，设计用于实验室内部收纳和近距离搬运，不具备长途运输的防震缓冲能力。航空托运或快递运输时应使用原厂出厂包装箱（内部有定制缓冲材料）或专业仪器运输箱，避免震动损坏光学部件。

Q7：RS-232C缆线和USB缆线可以同时连接使用吗？

仪器配备USB和RS-232C两个独立通讯接口，可以同时物理连接，但同一时间只能通过一个接口进行通讯控制。使用CS-S30软件控制时建议使用USB接口；RS-232C接口主要用于接入自动化系统或长距离通讯场景。

Q8：配件丢失或损坏后可以单独购买吗？

可以。所有标配配件和可选配件均支持单独订购，包括镜头盖CS-A31、USB缆线CS-A32、AC适配器AC-A312G、对焦固定螺丝CS-A38等。建议通过授权经销商订购原厂配件，以确保兼容性和测量精度。
